Üç tamburlu kurutucu

Ürün Avantajları

Teleskopik üç tamburlu kurutucular öncelikle belirli bir nem ve parçacık boyutu aralığında granül malzemelerin kurutulması için kullanılır. Bunlar arasında kuru karışım harç endüstrisinde kullanılan sarı kum, döküm endüstrisinde kullanılan çeşitli kalıp kumları, inşaat malzemeleri ve çimento endüstrisinde kullanılan yüksek fırın cürufu, küçük taneli kil ve kimya endüstrisinde kullanılan, kimyasal olarak stabil, yüksek sıcaklıklara ve toza dayanıklı küçük parçacıklı malzemeler bulunmaktadır. Farklı endüstrilerin nihai nem gereksinimlerine bağlı olarak kurutulmuş malzemelerin nem içeriği %1-0,5'in altına düşürülebilir.

Kurutucuya giren malzemeler tambur duvarlarına veya kaldırma plakasına yapışmamalıdır. Kurutucuya giren ısı değişim gazının sıcaklığı 750°C'yi geçmemelidir. Yüksek sıcaklıkta kurutma gerekiyorsa iç tambur ve kurutucu girişindeki kaldırma plakası ısıya dayanıklı çelikten yapılabilir.

Teleskopik üç tamburlu kurutucular, kompakt bir yapıya ve küçük bir kaplama alanına sahiptir; aynı çıktıya sahip tek tamburlu bir kurutucunun yalnızca yarısı kadar alan gerektirir. Ayrıca güvenilir çalışma, düşük enerji tüketimi ve yüksek termal verimlilik sunarlar. Mükemmel kurutma sonuçları sunarlar, kolayca otomatikleştirilirler ve minimum düzeyde operatör müdahalesi gerektirirler.

Çalışma Prensibi

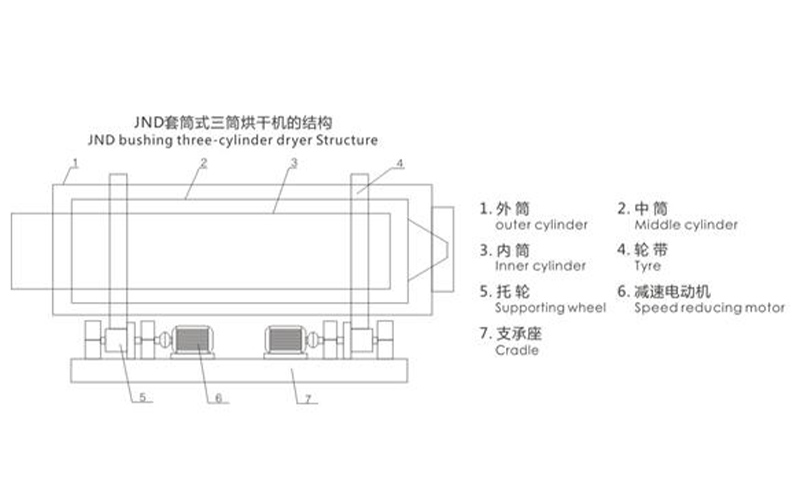

Teleskopik üç tamburlu kurutucunun kurutma işlemi şu şekildedir: Kurutulacak malzeme besleme ucundan kurutucunun iç tamburuna beslenir. Malzeme, çok sayıda spiral kaldırma plakasıyla donatılmış tamburun içindeki spiral kılavuz plakası yoluyla iç tambura girer. Tambur döndükçe malzeme sürekli olarak kaldırılır ve kaldırma plakaları tarafından uzunlamasına hareket ettirilir. İç tamburun sol ucuna ulaşıldığında malzeme kendi ağırlığıyla orta tamburun içine düşer. Tamburun dönüşü, kılavuz plakaları geçerek malzemeyi orta tambura geri iter. Orta tamburdaki kaldırma plakaları, malzemeyi orta tamburun sağ ucuna ulaşana kadar sağa doğru hareket ettirir ve burada kendi ağırlığı altında dış tamburun içine düşer. Benzer şekilde dış tamburda bulunan spiral kaldırma plakaları malzemeyi saptırarak dış tamburun sol ucuna ulaşana kadar sola doğru hareket ettirir. Kılavuz plakalar daha sonra malzemeyi boşaltma tamburuna bırakır. Kurutucu gövdesinin eşmerkezli üç tamburu (1, 2 ve 3), değişen sayıda ve açıda kavisli spiral kaldırma plakalarıyla donatılmıştır. Kılavuz plakalar her tamburun uçlarında bulunur. Teleskopik üç tamburlu kurutucunun ana gövdesi, her biri her uçta iki tahrik silindirini (5) çalıştıran ve kayışın (4) merkezi etrafında dönmesine neden olan iki redüksiyon motoru (6) tarafından çalıştırılır. Islak malzeme, besleyici (giriş borusu) vasıtasıyla iç tamburun (3) girişine beslendiğinde, bir spiral kılavuz plakası tarafından hızlı bir şekilde spiral kaldırma plakasına doğru itilir. Tambur döndükçe, malzeme tamburun içindeki spiral kaldırma plakası tarafından kaldırılır, sürekli yuvarlanır, saçılır ve boşaltma ucuna doğru uzunlamasına hareket eder. Eş zamanlı olarak, sıcak yüksek fırından gelen sıcak hava sırasıyla iç tambura (3), orta tambura (2) ve dış tambura (1) girerek malzemeyle yoğun bir ısı alışverişine uğrar. Metal çelik plaka ısıyı kurutulan malzemeden daha hızlı ilettiğinden, önce çelik plaka ve kaldırma plakası ısıtılır. Bu ısı daha sonra iletim ve radyasyon yoluyla malzemeye aktarılır. Isınan malzemenin sıcaklığı yükselir. Sıcaklık, suyun buharlaşacağı noktaya ulaştığında, su buharı malzemeden ayrılarak dumanla birlikte bir toz toplayıcıdan geçerek atmosfere deşarj edilir ve böylece istenilen kuruma etkisi elde edilir.

Teknik Özellikler
