Yapay kum ve çakıl tozu sınıflandırıcı

Ürün Avantajları

1. Kararlı sıralama ilkesi: Üründe birden fazla sınıflandırma sistemi bulunur. Malzeme akış alanı, kum ve çakıl özelliklerine dayalı aerodinamik analiz kullanılarak optimize edilir. Bu, çalışma direncini önemli ölçüde azaltır, ayıklama verimliliğini artırır ve enerji tüketimini önemli ölçüde azaltır. Bu süreç geleneksel suyla yıkanmış kum ve çakıl ayıklama süreçlerini geride bırakıyor.
2. V şeklindeki karıştırma ve sınıflandırma bölgesi basit bir yapıya sahiptir ve minimum düzeyde sarf malzemesi gerektirir. Elektrikli karıştırıcının bulunmaması basınç düşüşünü en aza indirerek istikrarlı çalışma ve düşük güç tüketimi sağlar.
3. Yüksek sınıflandırma doğruluğu: Redresör içindeki hava akışı dönmeye değil, rotora göre artar. Malzeme, sınıflandırma bölgesinde tekrar tekrar temizlenir ve bu da yüksek sınıflandırma doğruluğu sağlar.
4. Kolay kullanım: Kafes rotoru değişken frekanslı kademesiz hız regülasyonunu kullanır. Bu, geniş bir ayar aralığı, rahat çalışma ve güvenilir hassasiyet sunar.
5. Yüksek sınıflandırma verimliliği: V şeklindeki karıştırma ve sınıflandırma bölgesi, malzemeyi tekrar tekrar çalkalayan ve üfleyen çok sayıda karıştırma ve sınıflandırma plakası katmanına sahiptir ve boşaltılan kaba tozda neredeyse hiç ince toz olmamasını sağlar. Çökeltme ve sınıflandırma bölgesindeki orta boy tozun boşaltma portunda, hava akışı ince tozu ara malzemeden uzaklaştırarak ince toz içeriğini önemli ölçüde azaltır. Kafes rotor sınıflandırma bölgesi, daha doğru ve etkili sınıflandırma için kılavuz kanatları içerir.
6. Aşınmaya dayanıklı bileşenler bakımı en aza indirir ve servis ömrünü uzatır. Toz giderme makinesinin ana bileşenlerinin hassas alanlarında ithal aşınmaya dayanıklı çelik plakalar kullanılarak hizmet ömrü etkin bir şekilde uzatılır. Makinenin tamamı dinamik olarak dengelenmiştir ve tüm hız aralığında sorunsuz çalışma sağlar.
7. Alt ana mil yatağı contasının yeni tasarımı, iki ana sorunu etkili bir şekilde ele alır: toz girişi ve yağlayıcı sızıntısı, yatağın servis ömrünü etkili bir şekilde uzatır.
8. Tozdan arındırma makinesi temeli, ayırıcı temelinin titreşim frekansının, ayırıcının doğal frekansının tam katlarını oluşturmasını önlemek için mekanik titreşim azaltma ilkelerini kullanır ve bu, uzun süredir devam eden ayırıcı rezonansı sorununu temel olarak çözer.
9. Kaba kum borusu, orta-kaba kum borusu ve ince kum borusunda çift kilitli damperler kullanılarak sistem hava sızıntısı önemli ölçüde azaltılır ve önceki toz giderme makinelerinin çalışması sırasında ortaya çıkan yüksek toz emisyonunun üstesinden gelinir. 10. Sistemde, sistem hava sızıntısını etkili bir şekilde azaltmak ve çalışma sırasında toz emisyonu kirliliğini azaltmak için çift kilitli hava valfleri ve dahili sirkülasyon havası kullanılır.

Çalışma Prensibi

Yapay kum, kırıcı, kum yapma makinesi ve titreşimli elekten geçtikten sonra 0-4,75 mm ebadına kadar rafine edilir. Bu kum daha sonra taşıma ekipmanı kullanılarak makinenin besleme portuna beslenir ve kum dağılım bölgesine girer. Birkaç kılavuz plaka ve darbe plakası seti, farklı boyutlardaki kum parçacıklarının farklı hızlarda düşmesine neden olarak kum parçacıkları arasında tekrarlanan sürtünmeye neden olur. Bu, kumun yüzeyinden çamur ve taş tozunu uzaklaştırır, bu toz daha sonra rüzgar tarafından hızla uzaklaştırılır ve kum etkili bir şekilde temizlenir.

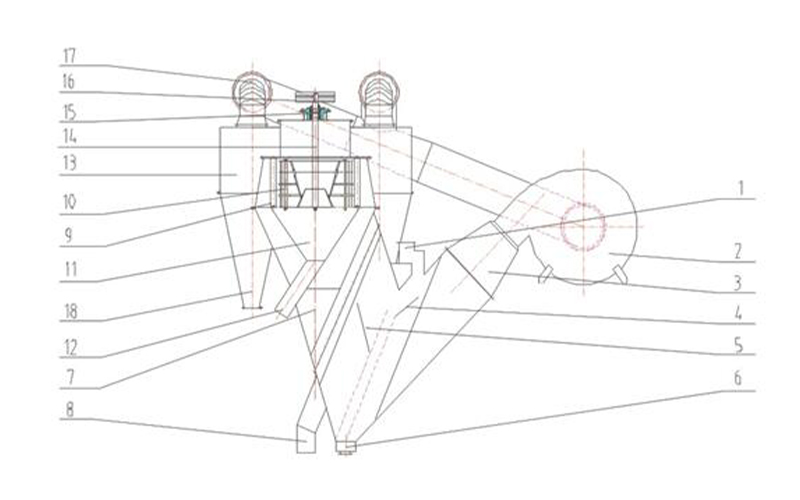

Girişe (1) giren malzeme, çok kademeli dağıtma plakaları (4) tarafından dağıtılır ve sıyrılır. Dağıtma plakaları arasında soldan üflenen hava, orta ve ince parçacıkları malzeme akışından uzaklaştırır ve kaba kum, alttaki kaba kum çıkışından (6) boşaltılır. Hava akışında asılı kalan malzeme rüzgar tarafından çoklu derecelendirme plakaları (5) arasındaki derecelendirme bölgesine taşınır. Derecelendirme plakaları ayrıca nispeten kaba malzemeyi asılı malzemeden uzaklaştırır. Kaba malzeme daha sonra sınıflandırma plakalarından aşağı doğru kayar ve rüzgar tarafından tekrar yukarı kaldırılır. Bu tekrarlanan ayırma işlemi, kaba tozun kaba kuma dahil edilmesiyle sonuçlanır. Sınıflandırma plakasından çıkan havadaki malzeme, orta malzeme sınıflandırma bölgesine girer. Bu bölgede, hava akışı yavaşlar ve yön değiştirir, orta kumun yerçekimiyle çökelmesine ve duvara çarpmasına neden olur ve orta kum çıkışından (8) boşaltılır. Hava akışı daha sonra malzemeyi ince malzeme sınıflandırma bölgesine taşır. Orada, kavisli kılavuz plakası (9) dönmeye neden olur, bu da merkezkaç sedimantasyon ve yerçekimi sedimantasyonunun ikili etkisine neden olur. İnce kum, aşağıdaki ince kum toplama konisine (11) düşer ve ince kum çıkışından (12) boşaltılır. Toz halindeki malzeme, kafes rotorunun (10) biraz daha kaba malzemeyi (ince kum) dışarı attığı tozdan arındırma bölgesine doğru hava akışını takip eder. İnce kum kavisli kılavuz plakaya çarpar ve ince kum toplama konisine düşer. Toz halindeki hava akışı, gaz-katı ayrımı için siklona girer. Ayrılan ince toz, toz çıkışından (18) boşaltılır ve nispeten temiz hava, hava çıkışından (17) geri dönüşüm için fana girer.

Teknik Özellikler
