Çift rotorlu toz sınıflandırıcı

Ürün Avantajları

Çimento üretiminde, öğütme sistemi verimliliğini artırmak ve ürünün enerji tüketimini azaltmak için dairesel akışlı öğütme sistemleri artık yaygın olarak kullanılmaktadır. Bu sistemin önemli bir bileşeni olan sınıflandırıcının istikrarlı performansı, sistem verimliliğini doğrudan etkiler. Bu nedenle, sınıflandırıcıların geliştirilmesi uzun süredir araştırma enstitülerinin, sanayi ve madencilik işletmelerinin odak noktası olmuştur.

JND serisi yüksek verimli, yoğuşma önleyici, kombine çift rotorlu sınıflandırıcı, Jiangsu Jinengda Building Materials Equipment Co., Ltd.'deki teknisyenler tarafından bağımsız olarak geliştirilen ve uluslararası sınıflandırıcı teknolojisini siklon tipi sınıflandırıcılara düzlemsel girdap akımı teorisinin optimum uygulamasıyla birleştiren yeni bir sınıflandırıcı türüdür. Kullanışlı ve esnek incelik ayarı ile istikrarlı ve güvenilir performans sunan, %85-90'lık bir sınıflandırıcı verimliliği elde ettiği kanıtlanmıştır.

Geleneksel sınıflandırıcılarla karşılaştırıldığında, JND serisi yüksek verimli, yoğuşma önleyici, kombine çift rotorlu sınıflandırıcı aşağıdaki benzersiz avantajlara sahiptir:

1. Çıkarılabilir, modüler pervane tipi bir saçılma diski kullanır. Bu sadece malzemeyi yaymakla kalmaz, aynı zamanda bir yukarı çekiş oluşturarak disk üzerindeki malzeme parçacıklarının kaynamasına ve dağılmasına neden olur, böylece malzeme parçacıklarının sınıflandırılmasını ve dağılımını geliştirir.

2. Gelişmiş bir sınıflandırma ilkesine sahiptir. Çoklu toz ayırma mekanizmalarını birleştiren makine, karşıt merkezkaç kuvvetleri ile hava akışının merkezcil emişi arasındaki dengeyi kullanır. Malzeme, farklı ayırma arayüzleriyle ayırma bölgesinden geçer ve bu da yüksek sınıflandırma doğruluğu sağlar.
3. Tandem alt kafes rotoru, üst ayırma odasında ayrılan kaba tozu kaldırıp dağıtır, makine içinde düzgün girdaplı hava akışı sağlarken nitelikli ince tozu daha da ayırır.
4. Sınıflandırıcının ana şaftı, geniş bir ayar aralığında kullanışlı, hassas ve güvenilir incelik ayarına olanak tanıyan kademesiz yüksek hıza sahiptir.
5. Yeniden tasarlanan ayırma bölgesi, mekansal alanını artırmak ve ayırma verimliliğini artırmak için optimize edildi.
6. Düşük dirençli bir siklon toz toplayıcı kullanılır, bu da düşük direnç ve yüksek toz toplama verimliliği sağlar.
7. Mükemmel yoğuşma önleme etkinliği için, elastik bir süpürücü dahil olmak üzere çeşitli yoğuşma önleyici cihazlar makine içinde optimize edilmiştir.
8. Tüm hassas alanlar, ana ünitenin ömrünü etkili bir şekilde uzatan yeni çok aşamalı kaplamalarla korunmaktadır.
9. Rotasyon sistemi, rulman aşınması sorununu başarıyla çözen kuru yağ istasyonu sistemini kullanır. 10. Hiperstatik yapının kullanılması tüm makinenin neredeyse titreşimsiz çalışmasını sağlar; toz geçirmez ve titreşimi azaltan bir fanın kullanılması sistem titreşimini azaltır.
10. Kaba ve ince toz boruları, çift kilitli hava valflerini kullanarak hava sızıntısını önemli ölçüde azaltır ve önceki toz yoğunlaştırıcılarda görülen yüksek toz oluşumu sorununun üstesinden gelir.

Çalışma Prensibi

1. Egzoz malzemesi üst hazneden sınıflandırıcının iç kasasına girer ve rotorla entegre olan entegre pervane tipi saçılma diskinin üzerine düşer. Diskin yüksek hızlı dönüşüyle ​​tahrik edilen disk her yöne dağılır. Eş zamanlı olarak pervane kanatlarının oluşturduğu yukarı çekiş, malzemeyi yukarı doğru kaldırarak diskin pervane kanatları üzerinde bir kaynama noktası oluşturur. Daha ince parçacıklar yukarı doğru yüzerek asılı kalır ve dağılırken, daha kaba veya daha ağır malzemeler diskin bıçakları tarafından dağıtılır ve silindir duvarı boyunca düşerek ayırma işlemini tamamlar.

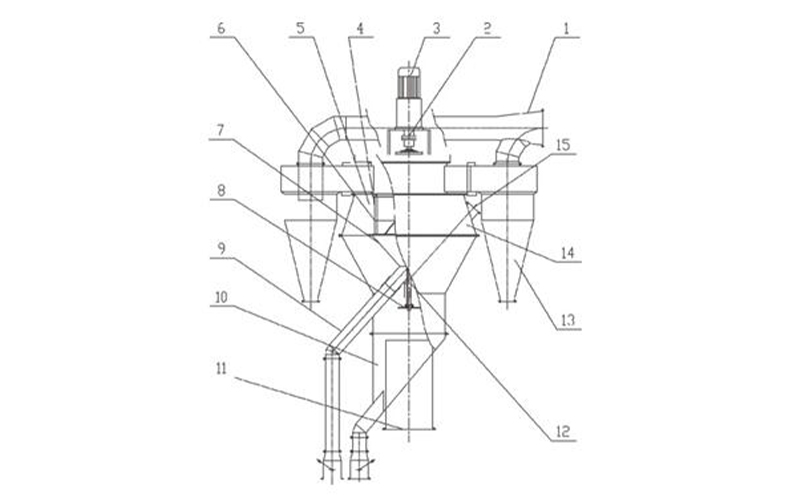

2. Dağıtma diskinin altında bir alt kafes rotoru (10) bulunur. Ana şaftla birlikte dönen alt kafes rotoru, silindir duvarı boyunca düşen kaba ve ağır malzemeleri yeniden dağıtan bir girdap oluşturur. Daha ince parçacıklar yukarı kaldırılır ve daha ileri sınıflandırma için dolaşımdaki havaya geri gönderilir. Kaba parçacıklar daha sonra bir damlama mekanizmasından geçer ve iç koniden boşaltılır.
3. Saçılma diskinin üstünde bir kafes rotoru (6) bulunur. Toz seçme bölmesi içinde, üst kafes rotorunun sınıflandırma halkasının yüzeyine yakın hava akışı ve bunun içinde dağılmış olan malzeme, halka tarafından tahrik edilerek yüksek hızda döner. Bu yüksek hızlı girdap, halkanın etrafında tekdüze, yoğun bir girdap oluşturur. Bu bölgede merkezkaç kuvveti ile emme kuvveti arasındaki ilişki her yerde sabit kalır. Hava akışındaki malzemeye etki eden merkezkaç kuvveti, motorun 2 ana milinin 3 hızı ayarlanarak ayarlanabilir. Hız arttıkça bu kuvvet artar. Hava hacmi sabit kalırsa kesilen parçacık boyutu azalır ve bu da daha ince bir ürünle sonuçlanır. Hızın azaltılması daha kaba bir ürünle sonuçlanır.
4. Üst kafes rotoru tarafından sınıflandırıldıktan sonra ince parçacıklar, dolaşan hava ile çeşitli harici siklon toz toplayıcılara taşınır. Yeni tasarlanan siklon toz toplayıcıların hava girişinde hava kılavuzları, iç koni üzerinde yansıtıcı bir ekran ve alt ucunda bir hız düşürücü bulunur; bu da siklon toz toplayıcı içindeki sıvı direncini önemli ölçüde azaltır. Hava kılavuzları tarafından tahrik edilen dolaşan hava, siklon toplayıcılara yüksek hızda girer. Salyangoz boynuzunun genişleyen kısmında rüzgar hızı aniden azalır, bu da parçacıkların çökelmesini hızlandırır ve aynı zamanda siklon toz toplayıcının toz toplama verimliliğini artırır.
