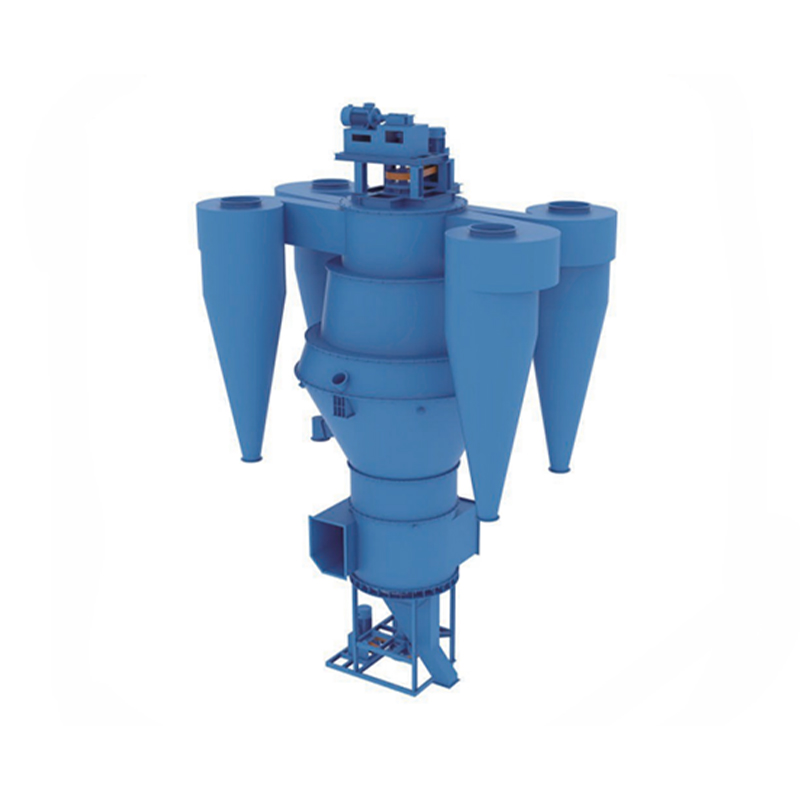

Akıllı çift sürücülü hassas toz sınıflandırma ekipmanı

Ürün Avantajları

1. Malzeme üç kategoriye ayrılır: kaba toz (>200μm), orta-kaba toz (200μm < d <30μm) ve ince toz (<30μm). Birincil ve ikincil sınıflandırma bölgeleri kaba parçacıkları karışık tozdan önceden ayırarak kaba parçacıkların karışmasını ortadan kaldırır. Bu, yüksek sınıflandırma doğruluğu ve %80'i aşan bir ayırma verimliliği ile sonuçlanır.
2. Gelişmiş ve rasyonel yapı
   Bu, ayırma verimliliğini etkilemeden ayırma havası hacminde, çıkışında ve besleme hızında geniş değişikliklere izin vererek son derece istikrarlı bir sınıflandırma performansı sağlar.

3. Gelişmiş sınıflandırma prensibi
   Çoklu ayırma ilkelerini birleştiren tüm akış alanı, aerodinamik analiz yöntemleri kullanılarak optimize edilir. Ayırma halkalarının yüzeyinde ortaya çıkan düzgün ve kararlı hava akış alanı: herhangi bir noktada hava akışı hızındaki bağıl hata <%5'tir.
   Ekipman direnci önemli ölçüde azaltılarak önemli miktarda enerji tasarrufu sağlanır.

4. Sınıflandırıcı kademesiz hız regülasyonunu kullanır.
   İncelik keyfi olarak ayarlanabilir, böylece yüksek hassasiyet ve güvenilirlik sağlanır.

5. Ayırma ve kaldırma bölgelerinin mekansal boyutları optimize edilmiştir. Kompakt yapısı ve küçük boyutu, onu her türlü öğütme ekipmanından oluşan kapalı devre öğütme sistemleri için uygun kılar. Açık devre değirmen dönüşümleri, tek devreli değirmenler ve çift devreli değirmenler, özellikle valsli preslerle yarı final ve son öğütme sistemleri için uygundur.
6. Dayanıklı ve uzun ömürlü ekipman ömrü.
   Toz seçim haznesi, siklon, salyangoz boynuzu, hava yönlendirme kanatları ve rotor da dahil olmak üzere aşınmaya son derece duyarlı olan parçalar, aşınmaya dayanıklı malzemelerden yapılmıştır veya aşınma önleyici işlemlerle işlenerek hizmet ömrünü etkili bir şekilde uzatır.

7. Ana şaft alt yatak contasının yeni tasarımı, iki önemli sorunu etkili bir şekilde ortadan kaldırır: toz girişi ve yağlayıcı sızıntısı, alt yatağın servis ömrünü etkili bir şekilde uzatır.
8. Çift sürücülü şanzıman ve çift kafesli yapı, daha doğru malzeme sınıflandırması sağlar.

Çalışma Prensibi

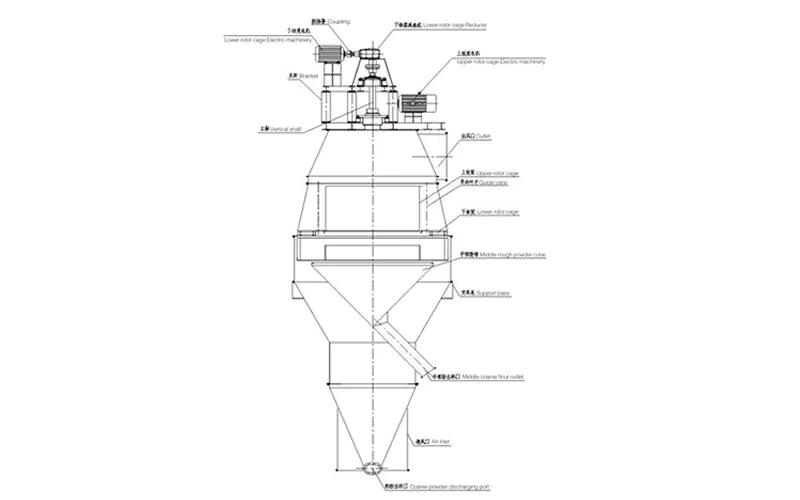

Malzeme, V tipi toz sınıflandırıcı tarafından kırılıp sınıflandırıldıktan sonra, akıllı çift sürücülü toz hassas sınıflandırma ekipmanının alt toz seçim alanına hava akışını takip eder. Alt döner kafes tarafından sınıflandırıldıktan sonra d ≥ 0,2 mm (ayarlanabilir parçacık boyutu) olan kaba parçacıklar ilk olarak ayrıştırılır ve boşaltma borusu aracılığıyla tartım silosuna geri gönderilir. d < 0,2 mm olan malzemeler, alt döner kafes cihazından geçen hava akışıyla birlikte yükselmeye devam eder ve üst toz seçim alanına girer, burada kılavuz kanatçıklar ve üst kafes rotoru tarafından ayrıca sıralanırlar. Üst sıralama işlemi öncelikle merkezkaç kuvveti ile hava direnci (Stokes kuvveti) arasındaki dengeye dayalı olarak etkili sınıflandırma sağlar. Akıllı çift sürücülü toz hassas sınıflandırma ekipmanındaki dikey kanatlardan oluşan kafes rotoru döndüğünde, rotorun içi ve dışı arasındaki basınç farkı, tüm toz seçim alanı boyunca sabit bir değerde tutulur, böylece istikrarlı ve düzgün hava akışı sağlanır ve doğru toz seçimi için mükemmel koşullar oluşturulur. Malzemenin her bir parçacığının yukarıdan aşağıya doğru tekrar tekrar ayıklanma imkanı verilmektedir. Ayrıca merkezkaç kuvveti ve yatay hava direncinin hassas dengesi altında çoklu ayıklama işlemleri gerçekleştirilir. Parçacık boyutu 0,032mm≤d≤0,2mm (ayarlanabilir) olan orta-kaba toz, orta-kaba toz konisinden bilyalı değirmene girer; parçacık boyutu d≤0,032mm (ayarlanabilir) olan ince toz, üst döner kafesten geçer ve hava akışıyla birlikte dışarı atılır. Toplama cihazı tarafından toplanır ve daha sonra çimento ürün sistemine girer.

Teknik Özellikler
