JSP ultra ince toz sınıflandırıcı

Ürün Avantajları

(1) JSP serisi ultra ince toz sınıflandırıcının kullanılması, yüksek yüzey ağırlıklı ultra ince toz ürünlerin üretimi için gerekli koşulları yaratır. JSP serisi ultra ince toz sınıflandırıcı, ultra ince tozlar için daha yüksek sınıflandırma doğruluğuna sahiptir ve tozun parçacık boyutu, 1 ~ 20μm aralığında keyfi olarak ayarlanabilir. Mineral olmayan ultra ince toz preparatının incelik aralığı: 650m/kg ~ 1000m/kg'dır. Yüksek verimli bir bilyalı değirmen ile donatılmış, malzeme işleme sırasındaki malzeme sıcaklığı 110 ° C'den düşüktür ve öğütme verimliliği daha yüksektir.

(2) Sınıflandırıcının sınıflandırma verimliliği %80'in üzerine çıkar. Yüksek toz seçme verimliliği nedeniyle ayıklama sisteminin üretim kapasitesi büyük ölçüde artırılır. Açık devre öğütme ve ayırma sistemiyle karşılaştırıldığında üretimi %25~%50 oranında artırabilir; inceliğin azalmasıyla artış artar.

(3) Güç tüketimi azalır. Sistem taşlamanın birim güç tüketimi, açık devre taşlama sistemine kıyasla %20~%30 oranında azaltılabilir. (4) Temiz emisyonlar, yüksek düzeyde nezaket, basit süreç akışı. Sistem, yüksek verimli mikro toz toplama ekipmanı kullanır ve tam negatif basınç çalışması, toz emisyonunu (standart koşullar altında) 10 mg/㎡'den daha az yapar.

(5) Benzersiz şekilde tasarlanmış sınıflandırma akış alanı ve dikey sınıflandırma çarkı, ürün parçacık boyutunu sınıflandırabilir, toz ile sınıflandırma çarkı arasındaki sürtünmeyi azaltabilir ve sınıflandırma çarkının servis ömrünü büyük ölçüde uzatabilir.

(6) Malzeme temas kısmında aşınma direnci için seramik veya östenitik paslanmaz çelik kullanılır ve yuvarlatılmış köşe tasarımı girdap akımlarının neden olduğu enerji tüketimini önler. Sıvı direnci azalır ve aşınma büyük ölçüde azalır. GMP gereksinimlerini karşılar.

Çalışma Prensibi

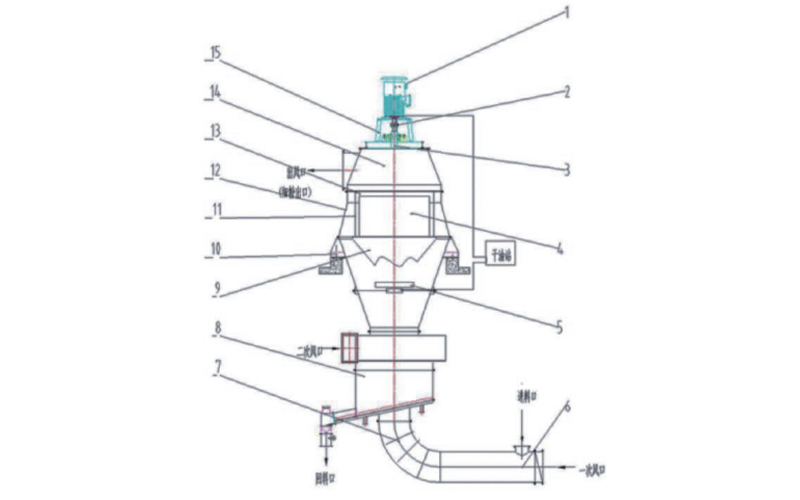

Muhafaza üst ve alt konilerden, bir sızdırmazlık kapağından ve bir kül hunisinden oluşur. Muhafaza destek plakaları, kılavuz kanatları ve hava contaları ile donatılmıştır. Muayene kapıları muhafazanın yanlarında ve üstünde bulunur. Muhafazanın üst kısmı motorun, redüktörün ve sınıflandırıcının ana miline bağlı desteklerin ağırlığını destekler.

Dönen bölüm rotor, kaplin ve ana mil tertibatından oluşur. Rotor, şanzıman boyunca dönen ana mile anahtarlanmıştır. Rotor, sınıflandırıcının çekirdeğidir. Ana mil ve yataklar ana mil kovanına monte edilmiştir. Rulmanlar kuru yağ ile yağlanır ve kauçuk iskelet yağ keçesi ile kapatılır.

Öğütülmüş malzeme sınıflandırıcının girişine beslenir, burada birincil hava akışıyla dağıtılır ve kılavuz kanatlar ile rotor arasında taşınır. Sınıflandırma, dönen hava akışı içinde, öncelikle merkezkaç kuvveti ile dönen hava akışının merkezcil kuvveti arasındaki dengeye dayanarak etkili bir sınıflandırma elde edilerek gerçekleşir. İkincil hava girişi, hava dağıtım cihazına hava girişi görevi görür. İri parçacıklar cihazın içine doğru aşağı doğru akar ve burada kılavuz kanatlardaki ikincil hava akışıyla dağılır ve ayrılırlar. Seçilmemiş ince parçacıklar hava akışıyla yukarı doğru taşınır ve birincil ayırma bölgesine yeniden girer. Aşağıya doğru akan diğer kaba parçacıklar hazneden geçer ve üçüncül hava ile daha da ayrılır, bu da kaba tozla karışan ince parçacıkları daha da uzaklaştırır. Seçilen kaba toz, kaba toz çıkışından boşaltılır. İnce toz, kavisli bir boru aracılığıyla havayla birlikte rotor merkezinden boşaltılır ve bitmiş ürün olarak bir toz toplayıcıda toplanır.

Bu makine negatif basınç altında çalışır ve ayırma havası toz yüklü hava, dış hava veya ikisinin karışımı olabilir. Birincil ve ikincil gazlar sınıflandırıcıya ilgili hava girişlerinden girerek, belirli bir açıda sabit kılavuz kanatlar ve rotorun ızgarası boyunca girdaplar oluşturur ve üçüncül hava, hava akışı dağıtma cihazının alt kısmından sınıflandırıcıya üflenir.
